CAM350 是一款强大好用的PCB电路设计,软件涵盖了pcb设计到pcb加工制造的全面流程,主要适用于各类pcb设计制造工程师使用,软件提供了强大的pcb电路板制造、钻孔、、阻焊以及对PCB线路进行分析和检查等操作,同时支持与ODB++, Gerber, IPC-356,Excellon以及CAD等数据兼容,小编还为大家整理了CAM350 12.1的安装教程供大家参考。
安装教程

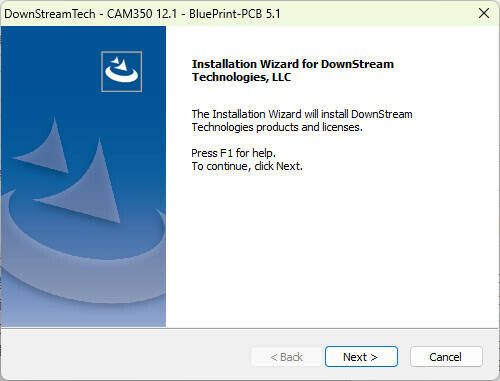

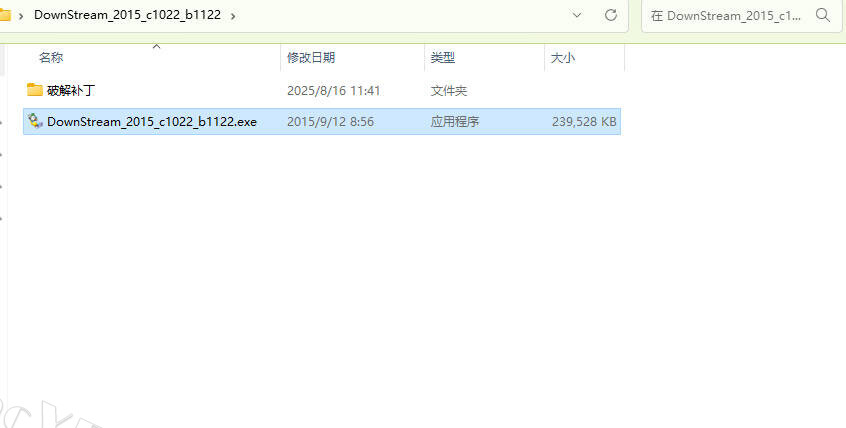

1下载解压,双击运行“DownStream_2015_c1022_b1122.exe
”程序安装软件,点击next。
2选择I accept
接受协议。
3选择注册类型,选择第二项进行注册。
4等待软件解压安装包,请耐心等待。
5解压完成,来到安装界面,点击next
。

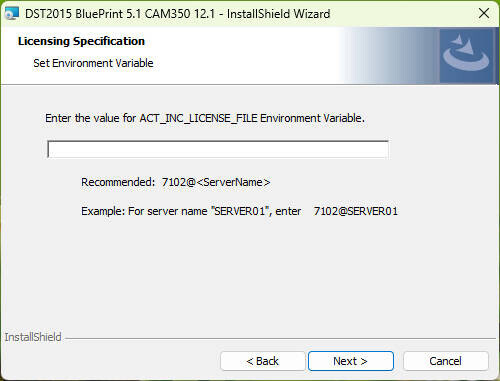

6许可证界面,点击next
。

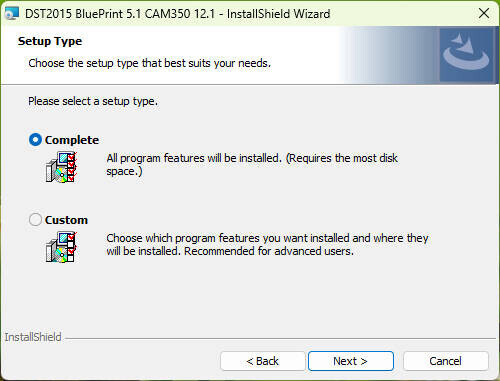

7选择安装类型,选择complete
完整版进行安装。

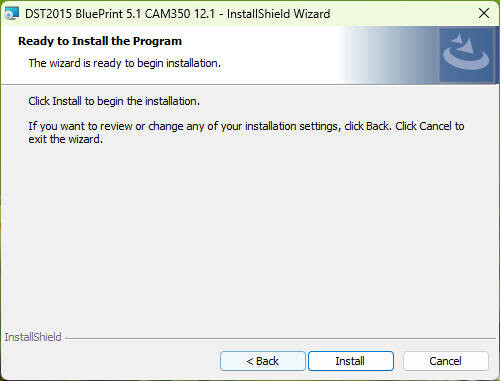

8点击install
开始安装软件。

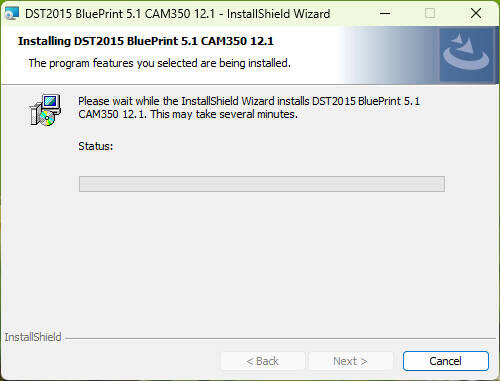

9正在安装软件,请稍等。

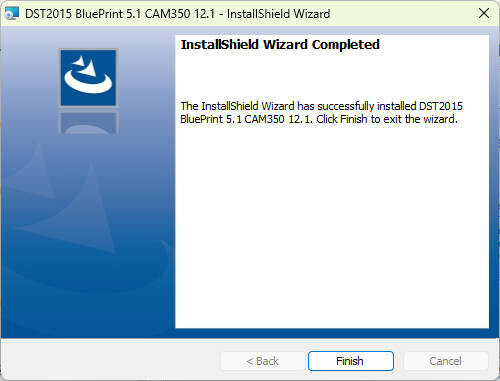

10安装完成,点击finish
。
破解教程
1打开软件包,打开破解补丁\DownStream Technologies\2015\CAM350 12.1
目录,将其中的破解补丁“CamDLL.dll
”复制到软件安装目录下,可以右键桌面图标选择打开文件位置进入安装目录。
2选择复制并替换。
3运行桌面快捷方式,选择第二项导入许可证。
4点击browse
浏览按钮导入许可证

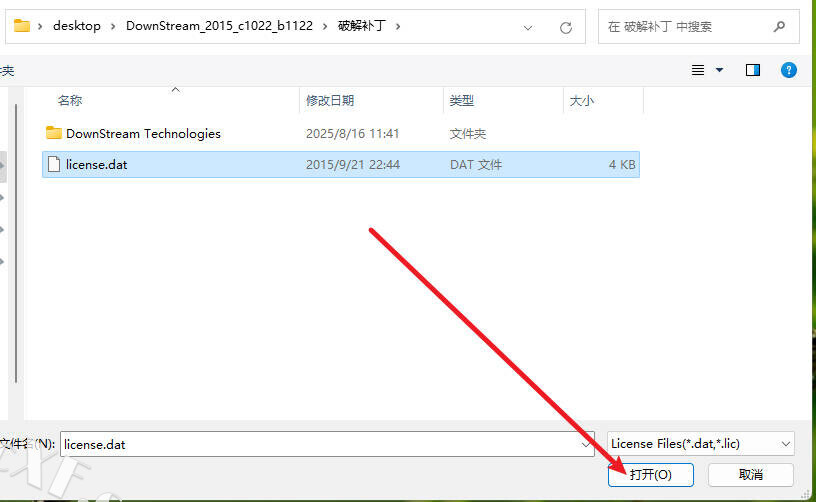

5选择patch目录下的许可“license.dat
”,点击打开。
6导入之后,点击next
。

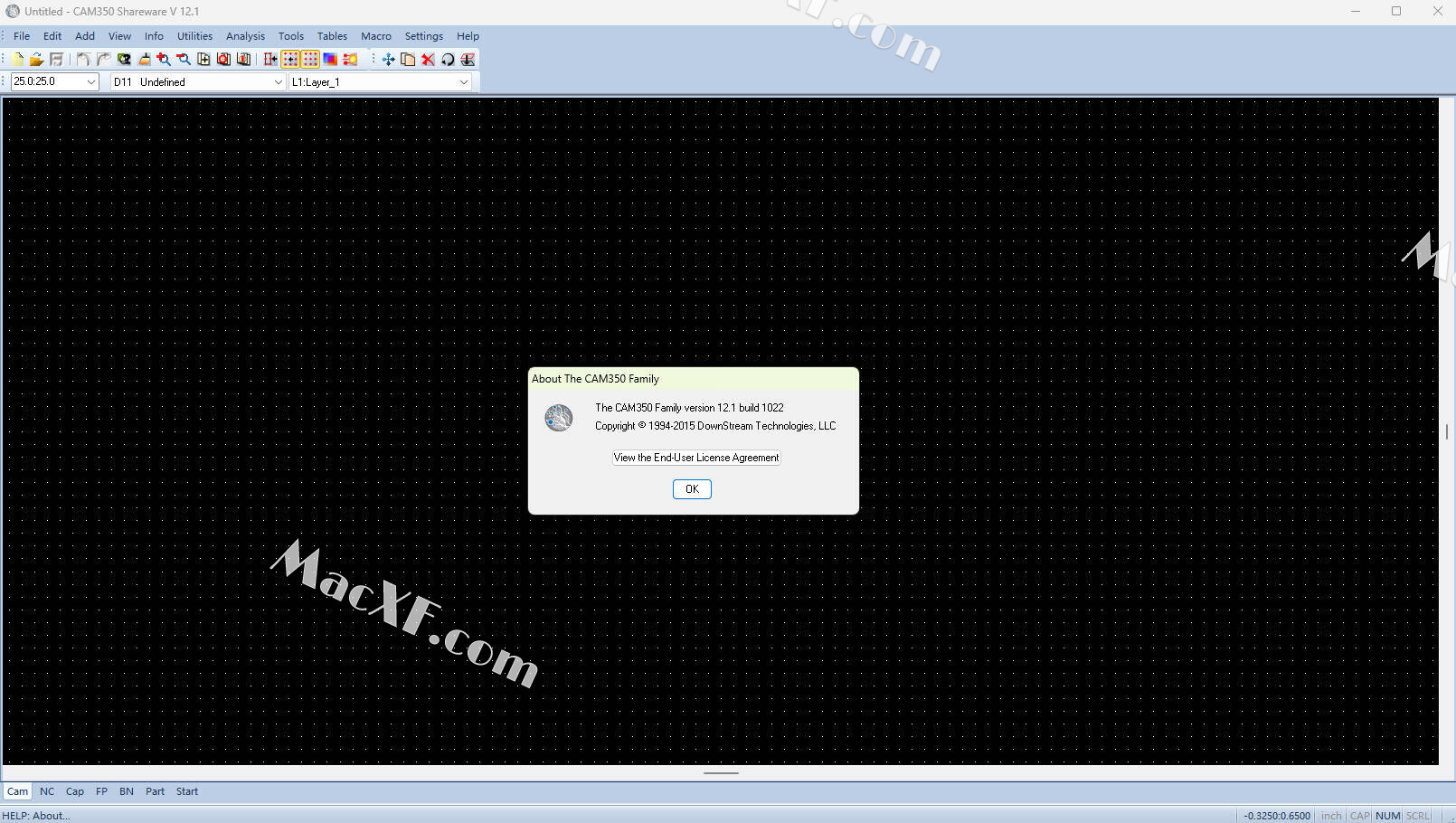

7许可证安装完成,软件已激活,可以使用了。
主要功能
-
可制造性设计(Designing for Fabrication)
-
设计规则检查(Design Rule Checking)
-
数据输入和输出
-
DirectCAD 技术
-
反向工程(Reverse Engineering)
-
绘图到光栅的多边形转换(Draw-to-Raster Polygon Conversion)
-
复合到层(Composite-to-Layer)
-
自动化(Automation)和脚本(Scripting)
软件特色
-
CAM350提供了从PCB设计到PCB加工制造全面的流程,指导PCB的生产加工。
-
今天的电子产品设计日趋复杂,要求体积更小、速度更快、设计加工开销更小,它需要细心地传递工程数据到PCB加工过程中去。
-
CAM350提供的工具即支持PCB设计师(CAM350 for Engineering),又支持PCB制造者(CAM350 for Fabrication)。
-
它非常容易地建立PCB制造工程中统一的数据,并贯穿整个PCB加工制造过程。
-
因此CAM350是PCB设计者和制造者使用的完整的PCB制造加工流程中的一个主要工具。
-
所以作为一名合格的画板君,CAM350那是必须要掌握的一项基本技能啦。
CAM350快捷键大全
打开菜单后可以看见菜单英文下面的某一个字母下有一个横线,ALT+横线对应的字母就是这个命令的快捷键
-
ALT+F-->N 打开新软件
-
ALT+F-->O 打开文件(PCB)
-
ALT+F-->S 保存
-
ALT+F-->A 另存为
-
ALT+F-->M 两个文件合并,用作对比用
-
ALT+F-->I+U 输入GERBER文件
-
ALT+F-->I+G 分层输入GERBER文件
-
ALT+F-->E+G 与输入文件相反,即输出相应的文件
-
ALT+F-->I+R 输入钻带
-
ALT+F-->E+R 输出钻带
-
ALT+F-->I+M 输入锣带
-
ALT+F-->E+M 输出锣带
-
ALT+F-->P+P 打印
-
ALT+E-->L+S 加大字体
-
ALT+E-->M 移动
-
ALT+E-->D 删除
-
ALT+E-->I 作镜HORIZONTAL
-
ALT+E-->L+A 增加层,打开另外一层
-
ALT+E-->A 增加顶点
-
ALT+E-->C 拷贝
-
ALT+E-->R 旋转
-
ALT+E-->E 删除顶点
-
ALT+E-->G 删除某一段,某一节
-
ALT+E-->L+L 相对点对位
-
ALT+E-->L+R 删除层,移开层
-
ALT+E-->L+O 重新排序
-
ALT+E-->H+D 改变线粗(改变D码的大小)
-
ALT+E-->H+T+T 改变字体
-
ALT+E-->H+I 合并钻孔
-
ALT+E-->H+E+L/+W 打散/恢复
-
ALT+E-->H+E+P 打散输入的钻孔,锣带资料
-
ALT+E-->H+S 打散弧度
-
ALT+E-->H+O+D 定零点
-
ALT+E-->T+L 隔开删除,删除指定部分
-
ALT+E-->J 连接线,使之成为一个整体
-
ALT+E-->V 拖动(成弧度)即任意点
-
ALT+E-->E 删除最高点(角度处)
-
ALT+A-->F 加实心圆,即加焊盘
-
ALT+A-->L 画线
-
ALT+A-->R 画矩形
-
ALT+A-->P 自动填充
-
ALT+A-->X 书写,写文字
-
ALT+A-->A+C 画实心圆,即两点定圆
-
ALT+A-->A+2 两点定弧
-
ALT+A-->A+3 三点定弧
-
ALT+A-->W 加金属丝18、
-
ALT+I-->R+D 查看线守宽,层D码组成部分
-
ALT+I-->R+R/N 查看钻孔资料/记D码
-
ALT+I-->R+N 查看网表资料
-
ALT+I-->S 查看状况
-
ALT+U-->C D码定义把某种图形定义一个D码
-
ALT+U-->D+A 自动转换
-
ALT+U-->D+I D码转换(把某种复杂图形转换为焊盘)
-
ALT+U-->N 连网(一般连网这后做DRC后才可显示检测资料)
-
ALT+U-->L+R 切除独立的焊盘
-
ALT+U-->L+I 切除多余的焊盘
-
ALT+U-->I+T 钻孔编辑表—复制到外形层
-
ALT+U-->I+R 优化钻孔
-
ALT+U-->I+A 添加钻孔
-
ALT+U-->I+G 转为钻孔
-
ALT+N-->R 做DRC(帮助检查线距、线宽等)
-
ALT+T-->A 输入D码大小,D码表
-
ALT+T-->L层表,定义层的性质,名称
-
ALT+S-->U 公,英制转换
-
ALT+S-->T 字体设置
-
ALT+S-->O 察看设置
-
ALT+S-->A打散时的弧度设置
-
ALT+N-->O测铜面积(参数选择为1mil,一般需连网之后再进行测量)
-
ALT+I -->M+P 测量距离
